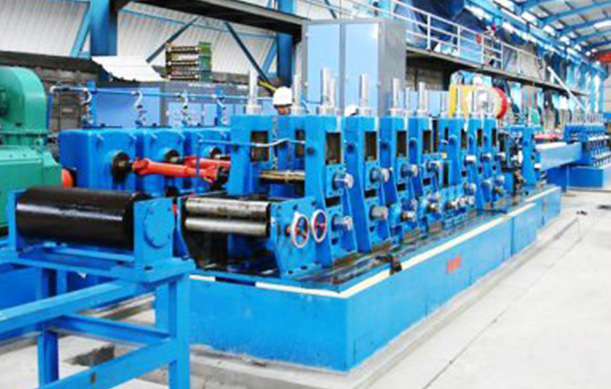

直縫焊管機組把帶鋼送到焊管機組中，在經(jīng)過多道軋輥進行滾壓，帶鋼逐漸就會卷起，形成有開口間隙的一種圓形管坯，在去調(diào)整擠壓輥的壓下量，讓焊縫的間隙控制到1至3mm，并讓焊口的兩端齊平。如果間隙過大的話，那么就會造成鄰近效應(yīng)得減少，渦流熱量方面的不足，焊縫晶間接合出不良然后在產(chǎn)生出未熔合或者開裂。如果間隙過小的話那么就會造成鄰近效應(yīng)增大，焊接的熱量過大，在造成焊縫燒損；或者是焊縫經(jīng)擠壓、滾壓之后所形成深坑，影響到焊縫表面得質(zhì)量。

直縫焊管機組焊接的溫度主要是受到高頻渦流熱功率的影響，在根據(jù)公式(2)可知，高頻渦流的熱功率主要是受到電流頻率方面的影響，渦流熱功率和電流激勵頻率的平方是成正比的;而電流激勵頻率又受到了激勵電壓、電流以及電容、電感的影響。激勵頻率的公式為：

f=1/[2π(CL)1/2]...(1)

式中：f-激勵頻率(Hz);C-激勵回路中的電容(F)，電容=電量/電壓;L-激勵回路中的電感，電感=磁通量/電流。

當(dāng)熱量輸入不足的時候，被加熱焊縫的邊緣就達(dá)不到焊接的溫度，金屬組織就會保持固態(tài)，形成未熔合或者是未焊透;直縫焊管機組當(dāng)輸入熱時的不足時候，被加熱的焊縫邊緣超過了焊接的溫度，就會產(chǎn)生過燒或者熔滴，讓焊縫形成熔洞。
